小米路由拆机分析它的配置以及功能，看看是否值得这么高的价格吧。这是一款近日推出的产品，相信不少用户已经入手，下面我机小编要给大家展示的则是它的拆解图！
这货居然没有外置天线……这让一个以天线根数作为评价路由器标准的人感到很伤心。
1T硬盘，静音风扇，开放的接口和插件，业内专业级的配置，这些都让人很迷惘的想问：”这货还是路由器么？“
所以，这才是革命，让一小部分人先革命起来。
699的售价对于传统的家用路由器来说，不是偏高，而是非常高。但是这就跟最初的iphone一样，首批用户不多，但是口口相传，把iphone变成了传统手机的颠覆者。
小米路由器让我想起了另外一款智能设备，飞利浦的Hue智能灯泡，三颗灯泡的基础套装卖到了1999港币。那么核心就是能用手机设置灯泡的各种颜色，例如看书的时候就应该是艳阳高照，例如写PPT的时候就该是残阳如血一片悲壮，例如调情的时候就应该是暧昧的粉红色，那么当你偷偷的手机上按一个按钮，屋里光线大变，你对面的女神惊讶的捂着嘴巴惊呼”哇，这灯光好像我之前工作的发廊啊！“
Hue主打的也是智能开放，例如用IFTTT设置，如果天气预报是下雨，屋里灯光就自动变成符合意境的光线。一个小小的灯泡就有这么多玩法，那么小米路由器的背后，也是一盘智能家居的棋，而不仅仅是做宽带的设备商。
小米路由器的野心就是成为千家万户客厅的中枢，抢占最上游的端口。从现在的配置来看，第一步的基础已经打好，接下来就要看在开放的路由器系统上如何形成一个完整的生态了。
例如完全有可能开发一个”暧昧女子上门，电视10分钟后自动放三级片“插件，一定有市场。不信可以去看很多的90年代的H小文，基本都是少男少女正在看碟，突然就变成了爱情动作片，然后两个人就开始用心学习。
那么现在智能时代了，沙发判断出少女的体温在上升(排除发高烧情况后)，心跳在加速并呈现紊乱状态，那么就自动放三级片。然后检测少女如果生气，怒吼的话，智能路由器马上打出字幕”片源出错，串线了！“要是发现少女坐立不安，荷尔蒙加速分泌，那么就播放传统古典音乐”紧打鼓来慢打锣，停锣住鼓听唱歌，诸般闲言也唱歌，听我唱过十八摸，伸手摸姐面边丝……“
想想都觉得人生美好起来。
当小米以路由器为契机，建立起了一套电视/盒子/手机/平板的全套设备链，再加上类苹果商店和Chrome Store一样的应用商店，那才是恐怖。
但是小米同步发行的Mini路由器，就完全让我看不懂。路由器不像手机那样需要随身携带彰显逼格，所以iphone 5C彩壳才会销量不佳。何况iphone5C就是一个无逼格还高价的产品，借此可以更加促进iphone5S的销量。
对于路由器，如果小米mini路由器够好用的话，用户凭什么要换成小米路由？如果小米mini路由器不好用的话，那用户更不会考虑小米路由了。况且一个129一个699，以现在市场上对路由器的理解，小米mini路由器会成为爆款，但是小米的智能家居梦呢？这个问题，可能还需要明白人讲解一下。
不知不觉说了这么多，
最后，请允许我向小米提一个建议
下次，做发布会的PPT的时候，请找个处女座审一下内容。
不要把墨西哥划到南美洲去。
这不是打美洲杯。
谢谢，请叫我雷锋。
提示：正式零售的顶级小米路由器有防拆保护标签，私自拆开小米路由器会失去售后保修并有可能损坏路由器，请慎重考虑清楚你的承受能力。

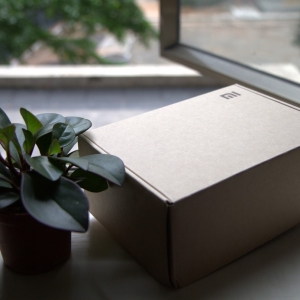

小米路由器，外盒包装采用牛皮纸板，没有精美的印刷，只印着小小的"MI"两字非常符合绿色环保精神，给用户实而不华的感觉。

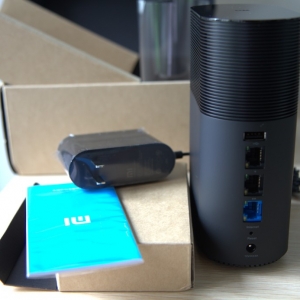

小米路由器零售版被很多网友戏称为极简版，拆开包装后可以看到盒里只有小米路由器1台、电源适配器1个、路由器说明1份，与公测版本的豪华木箱包装相比较少了Boardlink智能遥控器、RJ45网络连接线及小螺丝刀等附件。在此要吐槽一下小米，市场上几十元的路由器没有配RJ45网络连接线那是省成本，你丫699大元的顶级路由器怎也学着人家这么省，要是用户宽带猫没有配RJ45网线，家里也翻不出备用网线，还真玩不了这么高大上的路由器。

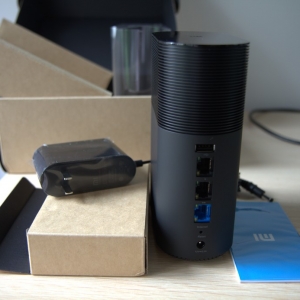

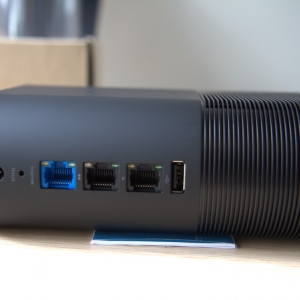

从外观上看小米路由器带有1个千兆WAN口、2个千兆LAN口、1个USB 2.0接口、1个复位、1个电源输入口。

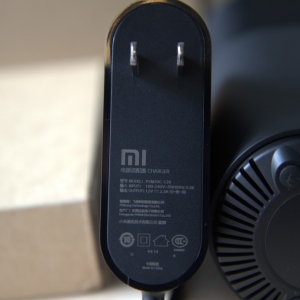

小米路由器电源适配器为全球适用电压型号，输入电压100-240V，输出电压12V，电流2.5A，输出功率30W，而市场上普通路由器所附带的电源适配器一般输出功率只有5-10W。小米路由器内置了2.5“ 的1T硬盘，30W的输出功率足够保证内置硬盘的稳定工作，要是在外置的USB口上再多加上一个移动硬盘电源供给也完全没有问题。

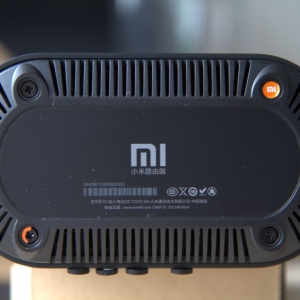

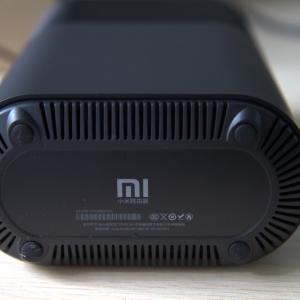

看看如何拆开小米路由器吧。路由器底部有4个软胶脚垫，将这4个脚垫揭开会露出4个螺丝。可以看到小米路由器底壳的固定螺丝上贴有防拆标签，如果这个标签损坏，证明这台路由器被人拆过，售后服务中心会根据这个标签是否损坏来决定是保内或保外维修，损坏标签是属于保外维修，路由器维修是需要用户付费的。
如果你只是为了满足好奇心，只需往下看完我们这篇拆机文章即可，强烈建议不要继续拆下去，否则损坏标签会丧失路由器保修。

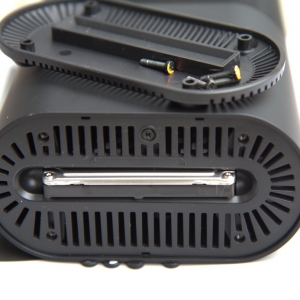

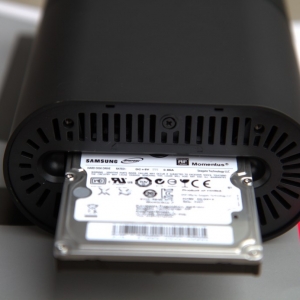

卸掉底壳的4个螺丝，底壳可以轻松拆下来，底部露出路由器的隔离板和内置硬盘，内置硬盘有没螺丝固定，可以从底部抽取出来。手中的这一台小米路由器所配的硬盘为三星2.5” ，容量1T，生产商为Seagate，产地：中国。继续卸下隔离板的1个螺丝（右图位于硬盘顶部）。

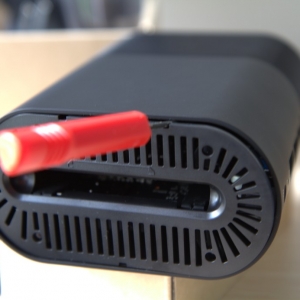

隔离板与外壳有几个暗扣固定，可以用小螺丝刀从隔离板的小缺口上轻挑开一边，将隔离板卸下。卸掉后能够看到路由器内部结构和电路板，固定底盒的金属架同时也做为硬盘的活动架。

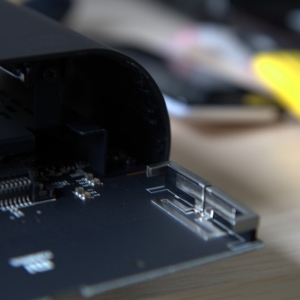

拆到这儿，想将整个固定金属架拉出来，发现根本拉不动，经过分析肯定里面还有螺丝没有拆下（拆前没有详细查看米粉们发布在网上的公测版图片）。经过仔细查看，发现路由器椭圆型外壳是由带散热槽的顶壳和带LAN等输出口的下壳两个部分构成的，椭圆型顶壳带有通风散热槽，使用过程中通过空气对流使电路及硬盘起到降温作用。小米路由器这套模具精度非常高，如果不拆开真不容易发现这个椭圆型外壳是由两部分构成的。在左图可以看到两部分外壳构件的固定是靠里面的几个暗扣固定在一起。
为了打开这些暗扣专门DIY了两把工具。呵呵，从快餐店拿回一对筷子加工成平口螺丝刀状，花了九牛二虎之力，终于将顶下两部分外壳暗扣打开。最后得出经验，要打开这些暗扣，最好需要加工7把筷子螺丝刀，用这些DIY的螺丝刀拆开暗扣的好处是不会象金属螺丝刀一样对塑料暗扣造成损坏，将这几根竹制螺丝刀同时插入到暗扣上，很容易将这些暗扣打开。
前面分析没错，分离开椭圆型外壳后可以看到有两个螺丝将活动硬盘架和整套电路板固定在外壳上。一共有7个暗扣，分布的位置如图所示。
分离开顶、下外壳后，首先露出是位于电路板两边的两根内置天线，正常工作状态下，这两根内置天是位于路由器的顶部。天线中间夹有棉片，这样在后期组装环节或维修过程中不容易造成天线被碰到而发生变形，从而影响到无线信号发射质量。

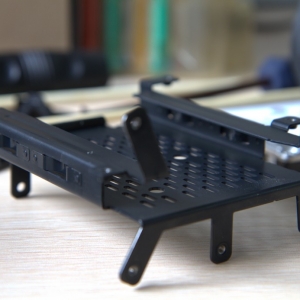

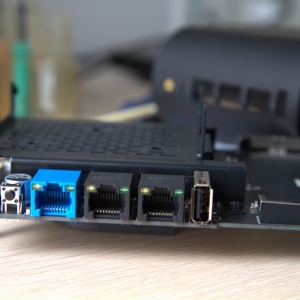

将固定活动硬盘架与外壳的两个螺丝卸下，顺利将小米路由器电路板及活动硬盘架套件从外壳中抽取出来。按惯例先上两张正面图片，输入电源带有470uf/25V滤波电容，起到对输入电源过滤杂波，使输入电压更加稳定。每个网络接口上带有两个指示灯，显示网络连接状态。这些年拆过不少进口网络设备，感觉得小米路由器的活动硬盘架材料及加工工艺一般，没有进口设备中使用的五金配件好。现在国内生产的电路板质量与国外设备相比较基本没有差异，但在这些五金配件的材料和加工工艺上还是有一些差距。

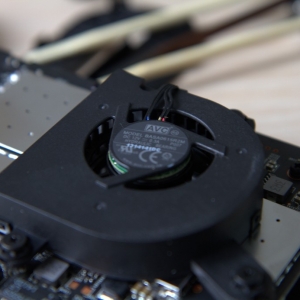

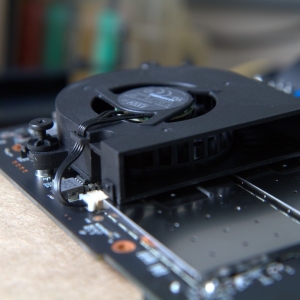

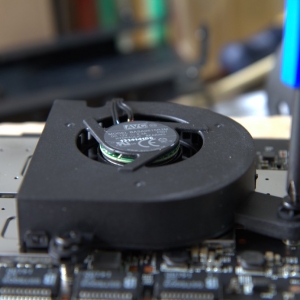

小米路由器的背面图，可以看到路由器带有1只AVC生产的涡轮散热静音风扇。AVC奇鋐科技是一家生产散热设备的专业公司，在很多设备及笔记本中会经常见到AVC生产的散热风扇。
小米路由器使用的风扇与电路板连接共有4根线，除了电源占用两根线，另外的两根线分别是做侦测风扇转速及调节风扇转速之用。这种可控制转速的静音风扇当温度高的时候风扇转速会加快，当温度低时风扇不转动或工作在低转速状态，从而达到静音效果。

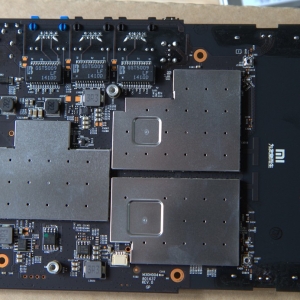

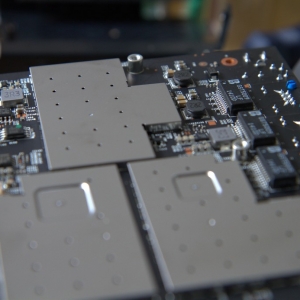

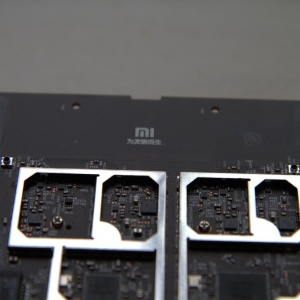

卸下静音风扇前，千万注意要先将风扇连接电路板的插线先分离开，线材非常幼小，如果不小心拖扯可能容易断开。解开固定风扇的3个螺丝，将风扇从电路板上卸下后，完全露出小米路由器电路板整个背面。与公测版路由相比，零售版背面三个屏蔽盒上没有雕刻文字，公测版的屏蔽盒上雕刻有2.4G、5G及CPU速率1G的字样。
揭开屏蔽盖，如图所示，左下角屏蔽盒里是博通的5G频段WiFi芯片BCM 4352，这个芯片在5G频段支持866M的无线速率。右下角屏蔽盒里是博通的2.4G频段WiFi芯片BCM 43217，这个芯片在2.4G频段支持300M的无线速率。三个屏蔽盒内的主芯片上都贴有导热软胶，能将芯片工作时的热量传导到屏蔽盖上散发出去。

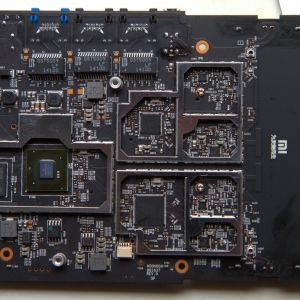

上张全揭开屏蔽盖后路由器背面电路板的完整图，图中右侧的上、下各有1个WiFi外置天线接头，如果你还嫌内置无线信号不好，可以通这两个接口自已DIY外置天线。

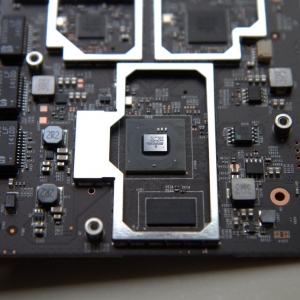

另一个屏蔽盒内是路由器的核心处理器博通BCM 4709，这个芯片的参数为双核Cortex-A9，1G速率，对于一台定位在小型商用和家用路由器来说，这是属于目前最高级别的处理器了，芯片在功耗方面也相当优秀，支持lot6功率标准。与CPU在同一屏蔽盒内的还有一块三星256M DDR3-1600 SDRAM内存芯片。

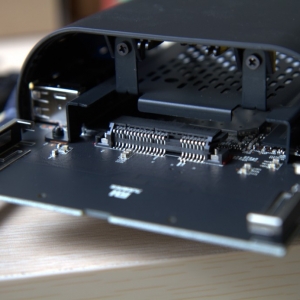

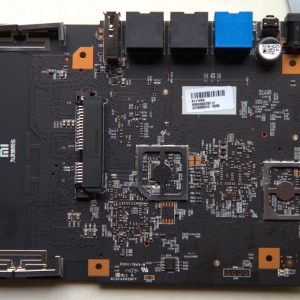

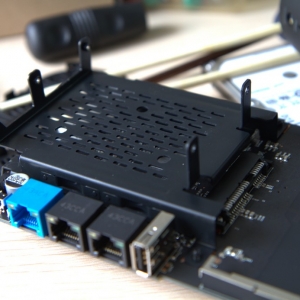

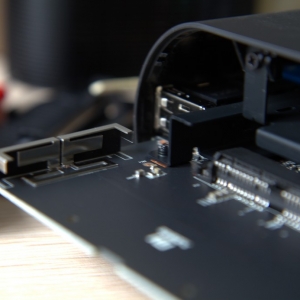

拧开活动硬盘架与电路板的4个螺丝，将路由器上电路板正面的活动硬盘架卸下，可以看到电路板上的SATA接口。在路由器内置的SATA接口上安装硬盘，硬盘工作的稳定性要远优于通过USB外接的硬盘，小米路由器内置的SATA接口数据传输速率要比通过外置USB2.0口转接的硬盘要高出很多。
继续破坏动作，将电路板正面的两个屏蔽盖揭开。靠近SATA接口的屏蔽盒内有一块小芯片，如下图所示，因为被挡住没有办法看到具体型号。从BCM 4709数据手册中可以查知BCM 4709只有USB3.0接口，并没有SATA接口，因此，小米路由器的这个SATA接口并不是处理器原生的，应该是通过BCM 4709的USB3.0接口转换成SATA接口。这个屏蔽盒中的芯片估计会是USB3.0转换SATA的功能芯片。
小米在电路板上还是不忘充分利用空间做广告，在这里的广告词估计只有拆机用户才能够看到，这些用户发烧程度肯定比小米还高得多。
小米路由器的主要零件多数位于电路板的背面上，包括电源稳压部分的主要芯片及电感，电路板的这一面零件发生故障的机率会比较大，零件多数分布在一面的情况方便后期维护工作。

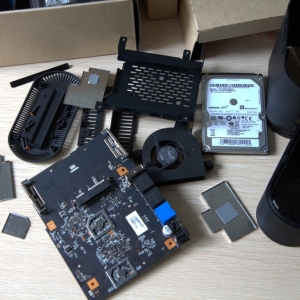

到这么儿拆机就算告一段落了，再拆下去只能将电路板上所有零件都焊出来，这台小米路由器我还想重新复原拧来使用。拆散后留在桌面上的一堆配件。
总结：
小米路由器使用亚光塑料材质使外壳显得非常雅观，电路布设合理、干整，内置硬盘及使用高性能CPU而采用风扇进行冷却考虑非常周到，可活动的抽取式硬盘更方便用户今后数据维护及转移，底部及顶部的散热风路设计更显得路由器整体结构设计合理。得益于采用BCM 4709芯片解决方案，小米路由器是现在市场上性能最好的路由器之一，而仅需699元的定价，再次演绎小米产品对的高性价比产品的无限追求。
由于内置的SATA硬盘接口非BCM 4709处理器原生接口，所以在数据传输上会比其它原生SATA接口性能差一些；BCM 4709处理器支持5个10/100/1000M 全速PHY网络接口，而小米路由器只了其中的3个接口显得比较少，毕竟用户手头还是有一些老式网络设备还是需要通过网线连接，而且小米路由器内置硬盘的设计是同时兼负家庭或单位NAS中心职能，NAS经常有大量数据需要在各个网络或终端设备中迁移，使用有线连接方式会比无线连接方式快很多也靠谱得多；零售版标配没有RJ45连接线，用户有可能会因为缺少RJ45连接线而专门跑电脑城一趟。
目前市面上采用Broadcom BCM4708/4709处理器的路由器均价1150元，仅一块1TB 2.5英寸SATA硬盘，均价就已经高达429元。而内置1TB 2.5英寸SATA硬盘的小米路由器的价格出乎意料地定为699元。
据了解，小米路由器的项目很早就已经确立，由小米公司董事长雷军亲自牵头。小米在12月19日正式发售了首批500台的路由器公测版工程机，63万发烧友申请资格。之后在今年1月初的第二轮公测，根据发烧友建议改进上百个功能点，迭代17个版本;3月中旬，小米路由器的第三轮公测开启，发布了新玩法，智能家居控制中心。
顶配AC 真双频
小米路由器拥有顶级的配置，不仅搭载美国顶级路由器芯片厂商Broadcom出品的双核1GHz的BCM4709处理器，而且配备美光、三星256MB的DDR3内存以及1TB2.5英寸三星、希捷SATA硬盘，配有2.4G/5G双频2X2天线，支持802.11ac协议以及波束成形技术，支持NFC快连，用手机一刷就能联网。
记者了解到，802.11ac俗称第五代WiFi，也是全球最新最快的WiFi协议，传输速度是上一代WiFi标准的3倍。
雷军表示，自去年下半年以来，全球的顶尖设备均进入了802.11ac时代，如苹果公司生产的MacBook Air、iMac 、MacBook Pro，三星公司生产的Galaxy S4、Galaxy Note、Galaxy Round，以及小米公司的小米手机3(联通版、电信版)，和本次发布会同期推出的小米盒子增强版，所以小米既然要做做好的路由器，一定要做高端的AC路由器。
据悉，目前市面上仅高端AC路由器支持 Beamforming波束成形技术。以前普通路由器的基站天线会向各个方向发出相同的 Wi-Fi 信号，但802.11ac 波束成形天线阵列更智能，可以检测到802.11ac 设备的位置，针对性地向该设备发出信号，从而获得更强的信号。
雷军同时揭晓了小米路由器另一强悍配置亮点：真双频2X2，即小米路由器在2.4GHz和5GHz频段均采用2X2天线，在5GHz频段仍然保证双通道上网速率，而市面上的伪AC双频天线2X2路由器在2.4GHz采用2X2天线，但在5GHz频段采用1X1天线，上网速率会慢一倍。
除了AC与真双频之外，小米路由器内置了独立信号放大芯片，共有节能、标准、穿墙三种模式可调。雷军提到了一个有意思的调查结果，在小米路由器公测期间，网友反馈的数据显示，网民对于路由器的功能期待，穿墙能力排在了第一位。
根据实际测试的结果，小米路由器内网传输速度较普通路由器快了10倍。普通路由器内网传输速度一般为 6MB/s ，而小米路由器内网传输速度达到了 60MB/s。小米路由器的这个“跑分”使其当之无愧成为路由器界的“性能怪兽”。
雷军表示，手机和Pad普及后，用户使用的家用电脑已经很少开机了。传统路由器的本质只是一个通讯设备，但是在智能时代，小米路由器是一台计算机，这也是小米路由器为什么要加硬盘的原因。
这与当初小米做手机、电视的思路如出一辙。小米路由器拥有强大的CPU运算能力，RAM+ROM+SATA硬盘完成了数据承载，连接用户的手机、Pad、电视和笔记本，实现共享1TB硬盘功能。从实际意义上看，小米路由器就是一台小型家用服务器。
Miwifi：小米路由器操作系统
伴随着小米路由器一起问世的，还有专门基于OpenWRT深度定制的Miwifi：小米路由器操作系统。据了解，此系统在OpenWRT的基础上做了100多项功能改进，每周迭代更新，已经持续20周。同时提供开放平台，支持插件扩展。
现场展示可以看到，Miwifi的操作确实简单易用，仅需两步就能搞定设置，最大限度的减少了与用户交互的层级。同时，Miwifi在安全方面有着三重加密防护：一是随时用电脑或手机查看当前连接设备，一键禁止设备上网权限的防蹭网保护。二是与腾讯安全中心合作，每日更新钓鱼网站、欺诈网站等黑白名单的防欺诈保护。三是与金山云合作，提供1TB全盘备份。让数据双保险，安全无忧的全盘备份保护。
据雷军介绍，Miwifi实现了网页加速功能，系统中内置了搜狗网页预加速技术，使得看网页的速度加快了1倍，并且能够预先推测下一步浏览的网页并提前加载，预判率高达40%。
在下载方面，Miwifi内置迅雷高速下载，让用户无需打开电脑， 单独使用路由器就可以高速下载高清电影或大文件。
值得一提的是，miwifi可以实现用手机APP远程遥控脱机下载，让用户在下班时选择好下载，回到家就可以无需等待，直接观看影片。有趣的是，为了把“看片”进行到极致，小米路由器中内附了30天迅雷白金会员卡，让用户专享高速通道。
随着小米路由器的发布，智能家庭的场景落地也变成了可能。在小米路由器公测期间，小米官方曾经发布了这么一段话：

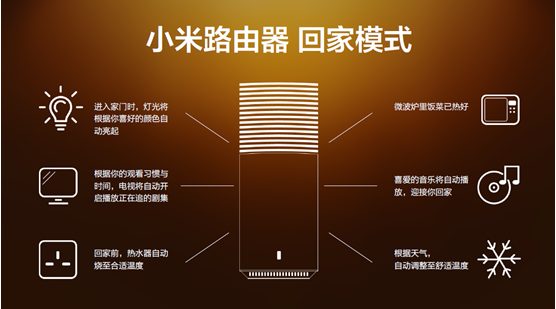

“你可以把家里的空调、电视、电灯......搞上网，并根据自己的生活习惯定制智能模式。当你疲惫的回到家中，温暖的灯光与舒适的温度正在迎接你，电视与音响自动 打开，灯光缓缓调暗……无需走动，就能躺在沙发上舒服的享受这一切。千变万化的新玩法，等你来创造。”
雷军表示：“在小米路由器立项之初，就已经为它规划好了四个地位，第一是最好的路由器，第二是家庭数据中心，第三是智能家庭中心，第四是开放平台。”
在硬件与软件基础已经准备就绪的时候，小米路由器已经开始向着智能家庭中心的方向大胆迈进。据雷军透露，小米官网会为用户提供智能插座、智能摄像头、智能遥控器等智能配件。“小米路由器带来的家庭智能生态是一个开放的平台，欢迎家电企业与小米合作。”
以上，就是小编要分享给大家的相关内容，希望亲们喜欢哦！
