想了解iPad Air内部构造么，嘿嘿，现在就满足你的好奇心，而且又不用花钱自己拆，如此好康，快来领取吧~iPad Air真机完全拆卸手册，等着你~
第一步，先来看看设备规格
-iPad Air比上一代厚度减小20%,重量减少24%,体积小24%
-9.7英寸IPS LCD,分辨率2,048 x 1,53,264 ppi
-双核64位A7 CPU
-M7协处理器
-500万像素后置iSight摄像头，支持1080p视频，120万像素720p 前置摄像头
-802.11n双天线MIMO Wi-Fi
-容量有16/32/64/128GB
第二步

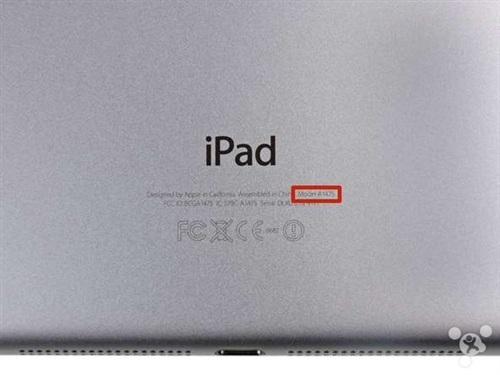

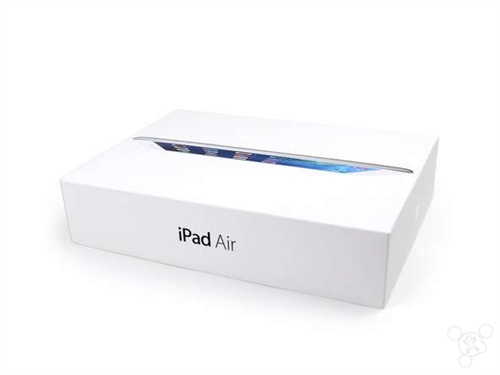

看看包装，非常简单，型号是A1475

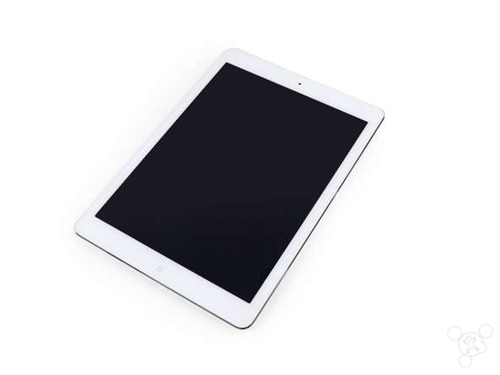

第三步：终于见到真机了

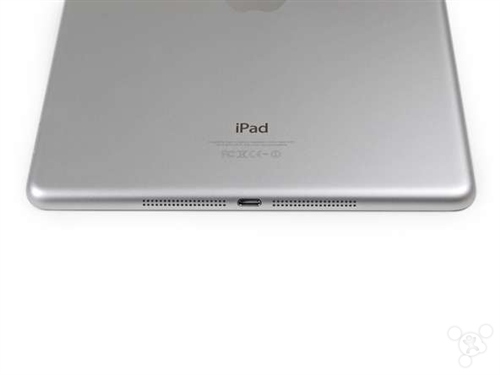

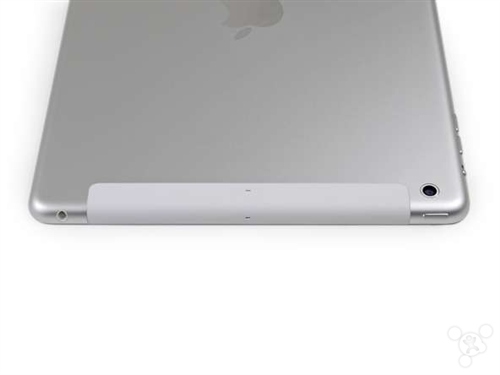

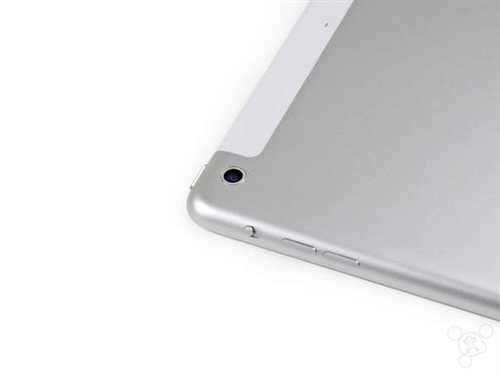

机身四周都看看，Lightning接口、扩音器、摄像头；机身顶部两个mic;音量键分成两个按键了；扩音器是立体声效果，分置Lightning接口两边，和iPad mini相同。
第四步

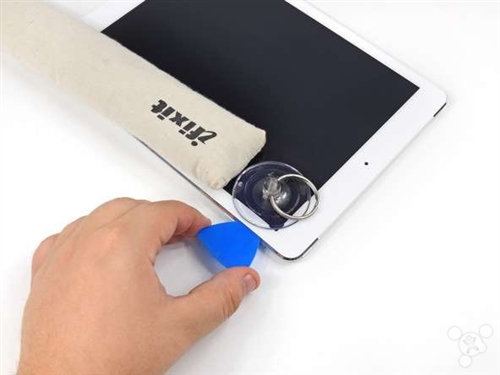

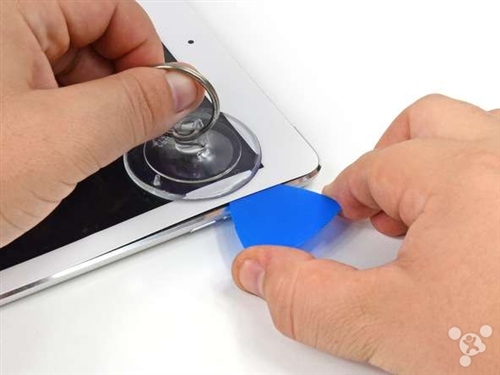

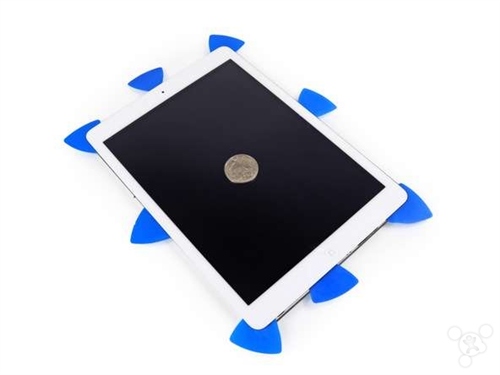

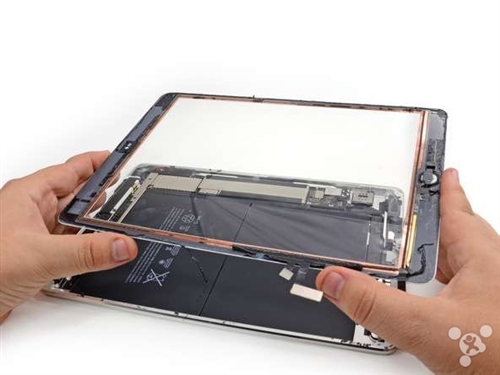

真正开始干活了。屏幕这里苹果还是用了大量的粘合剂。不过iFixit有利器--iOpener,打开还不是难题。

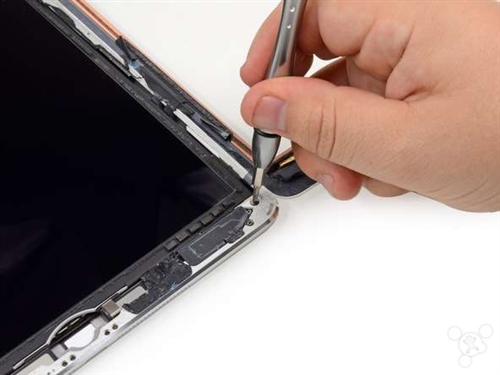

第五步

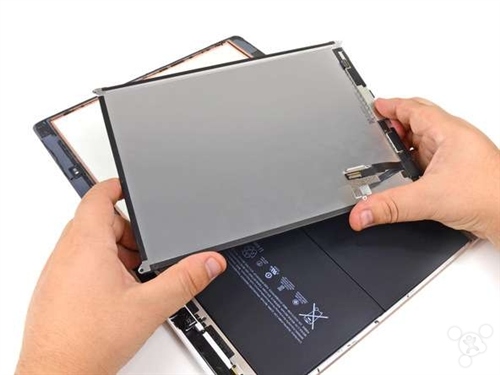

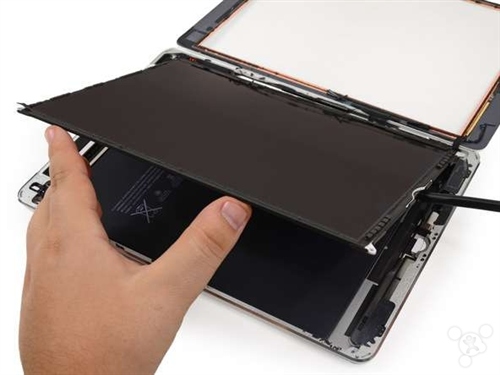

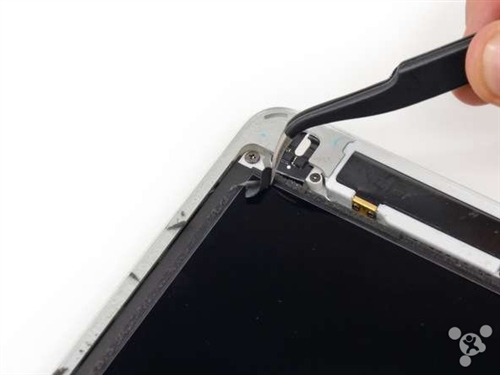

螺丝钉处理的干净利落，LCD面板也分离出来
第六步

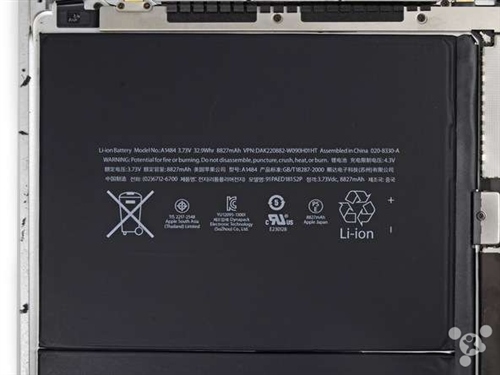

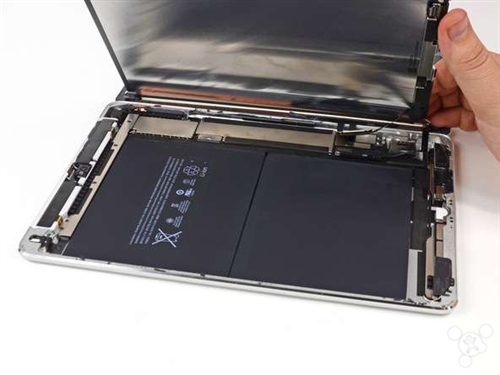

机身内部，首先映入眼帘的还是那块电池，3.73伏特、32.9 瓦时。
第七步

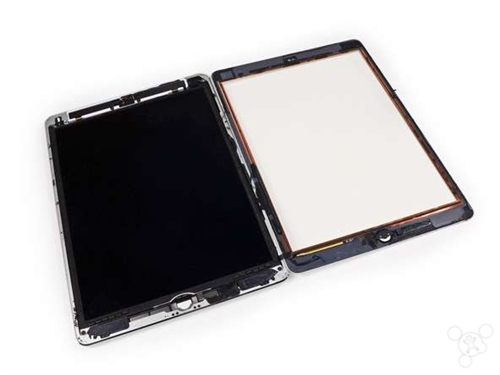

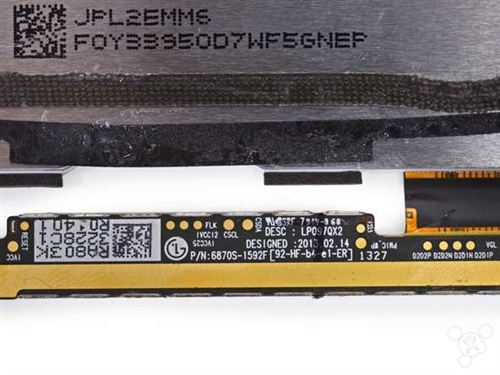

这里拆解的iPad Air的屏幕型号是LP097QX2、LG代工。LCD和前面板玻璃分离
第八步

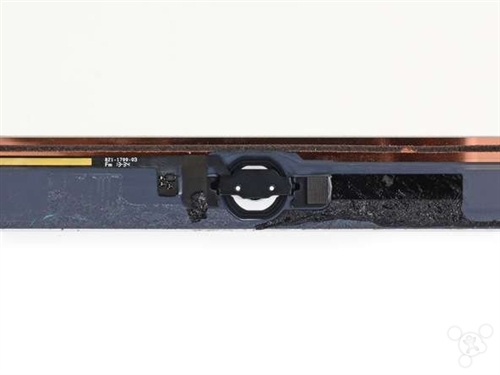

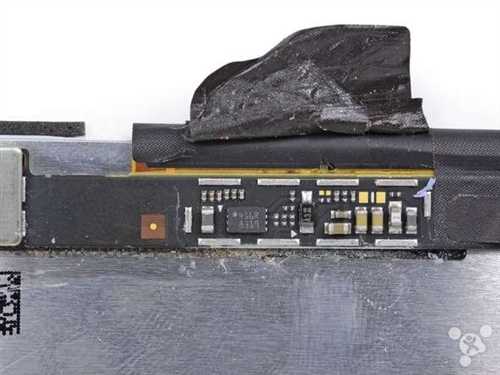

Home键柔性扁平排线
第九步
不确定这是数字转换器还是前玻璃组件？可能是后者。Home键没有Touch ID.
第十步

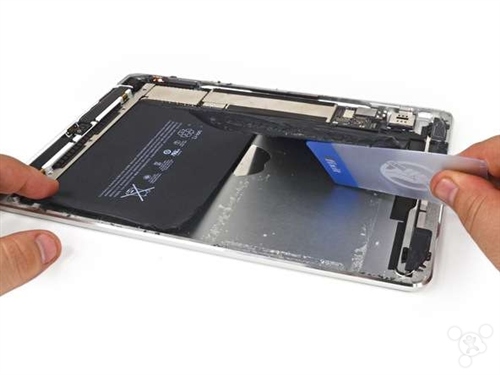

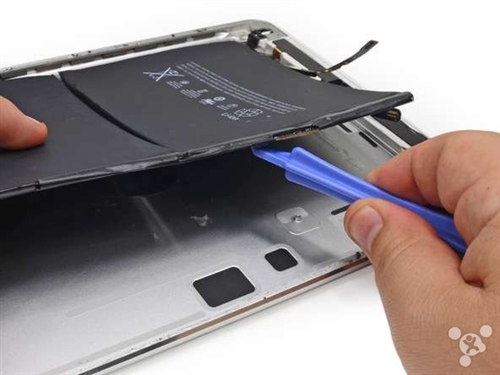

取电池。iFixit说这个电池是他们遇到的最难取出的，差点就要哭爹喊娘了。

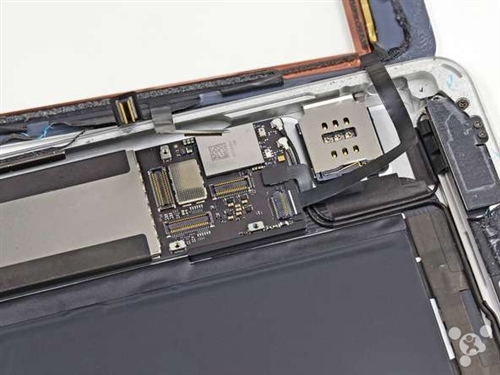

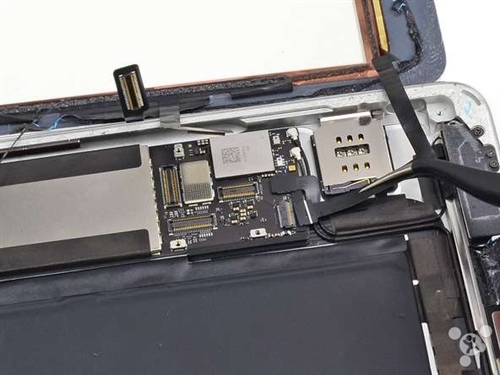

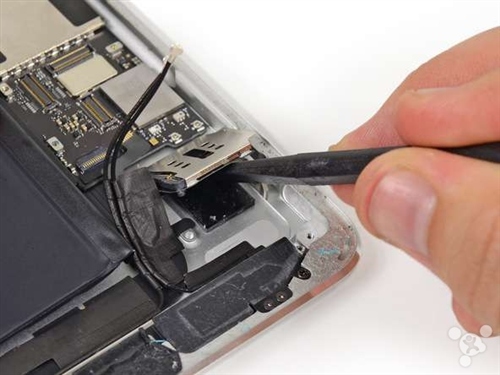

第十一步

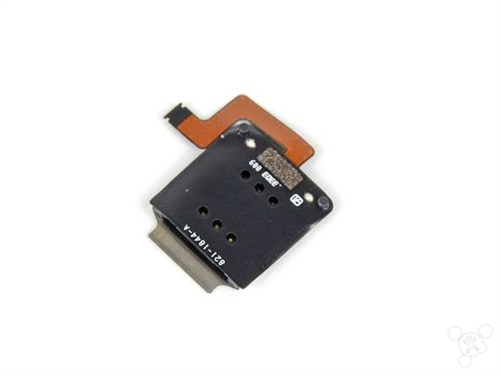

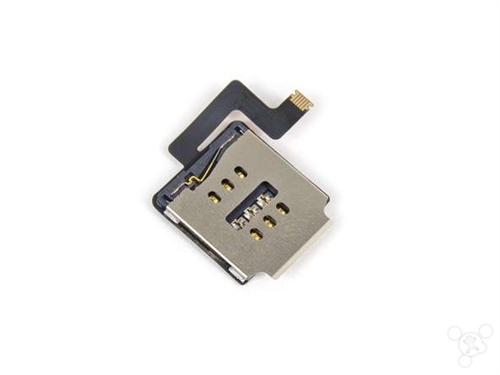

取出SIM卡槽，去年用的是micro-SIM,今年是nano SIM卡，这节奏明年要用pico-SIM吗？
很高兴它是和逻辑板分离的，可修复性加分。

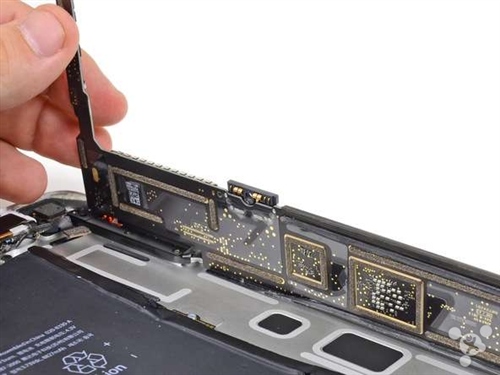

第十二步

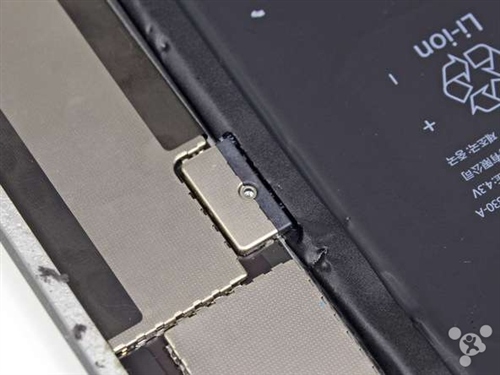

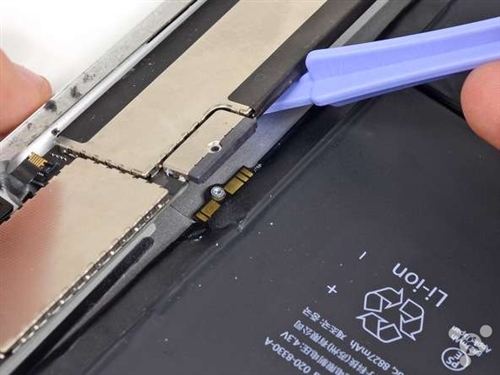

继续取电池的“艰难使命”,在逻辑板下iFixit发现了电池难取的原因，因为和逻辑板相连的弹簧固定了电池。这样的设计，以后要修理的话很复杂。电池真的让他们无语了。

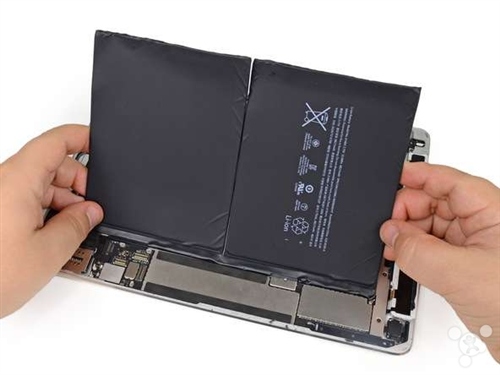

第十三步

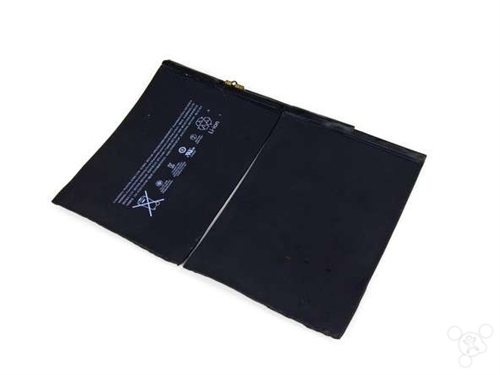

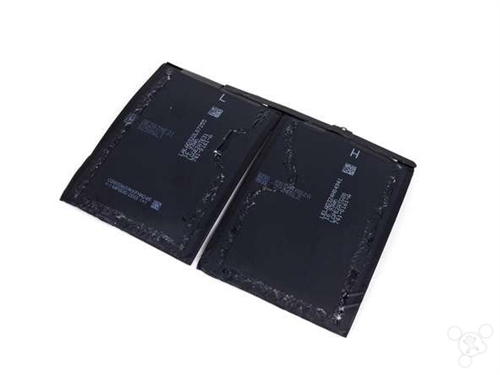

费劲九牛二虎之力取出来的电池

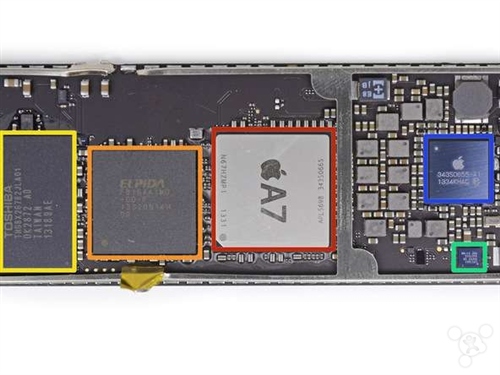

第十四步
逻辑板上：
-红：苹果APL5698 A7 处理器，iPhone 5s上的是APL0698
-橙：必尔达F8164A1MD 1 GB LPDDR3 SDRAM
-黄：东芝THGBX2G7B2JLA01 16 GB储存型闪存
-绿：NXP LPC18A1 （即M7协处理器）
-蓝：苹果343S0655-A1
-紫：USI 339S0213 Wi-Fi模块
-黑：苹果338S1116 Cirrus 音频编解码器，和iPhone 5c的相同

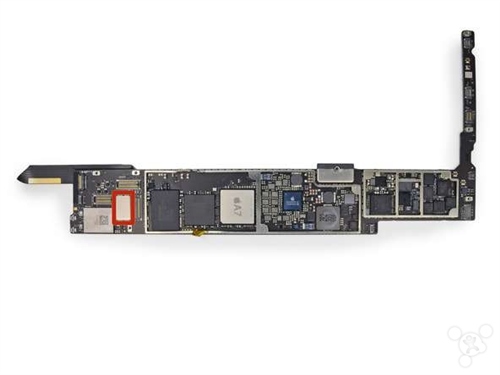

第十五步

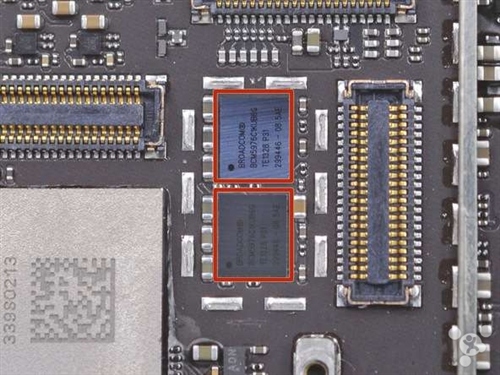

USI Wi-Fi模块旁边的电磁波防护设计
-红色：Broadcom BCM5976C1KUB6G 触摸屏控制器，和MacBook中的BCM5976A0KUB2G相似
第十六步

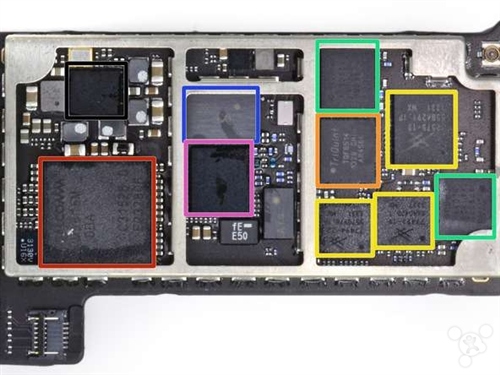

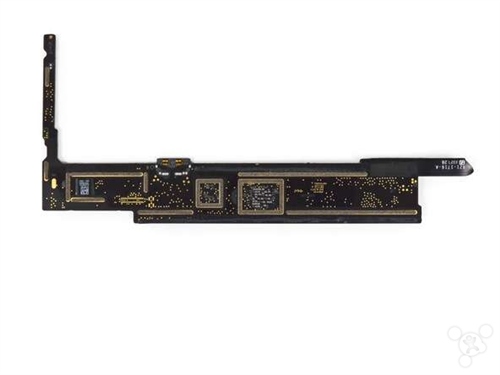

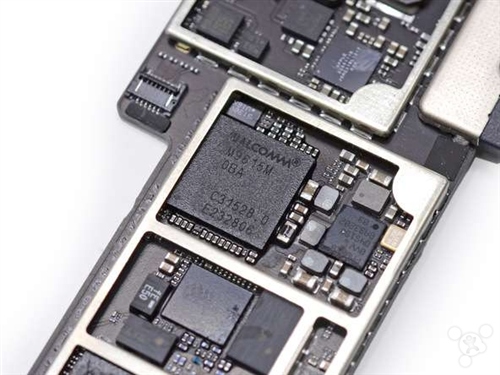

逻辑板的另一面
-红：高通M9616M LTE处理器，1 GB （128 MB） DRAM
-橙：TriQuint TQF6514 RF Power 功率放大器模块，和iPhone 5s的6414相同
-黄：Skyworks SKY77系列LTE RF 功率放大器/双工器模块
-绿：Avago A79系列LTE RF 功率放大器/双工器模块
-蓝：227 LG--可能是Murata天线切换/过滤模块
-紫：WTR1605L 收发模块
-黑：高通PM8018 PMIC
第十七步

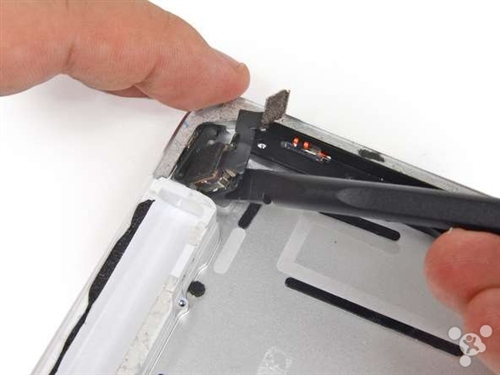

Lightning连接器

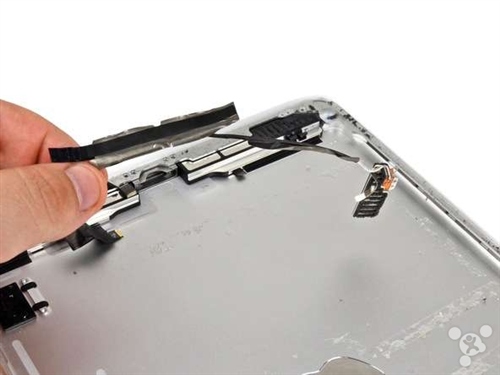

从后壳上分解了Wi-Fi和蓝牙天线，两根天线，还是用MIMO技术，iPad的Wi-Fi性能比上一代强

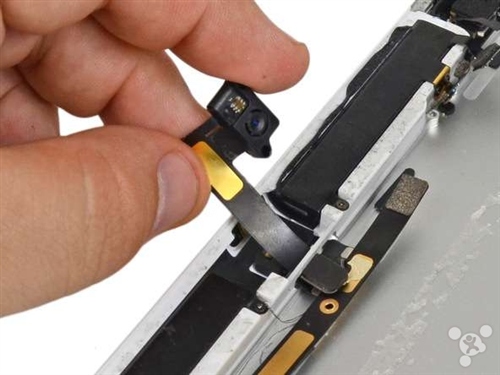

第十八步

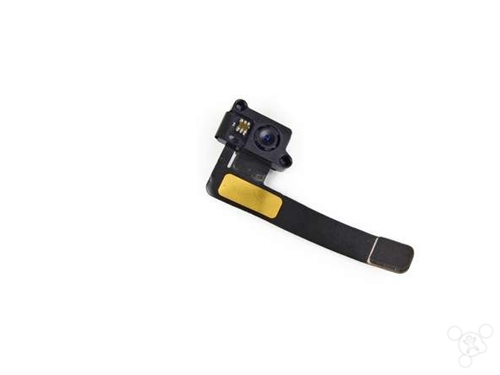

前置摄像头，120万像素，720p FaceTime
第十九步

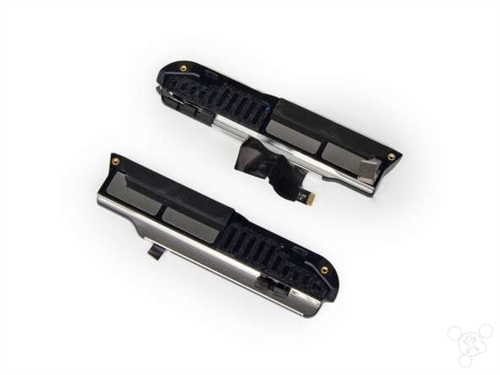

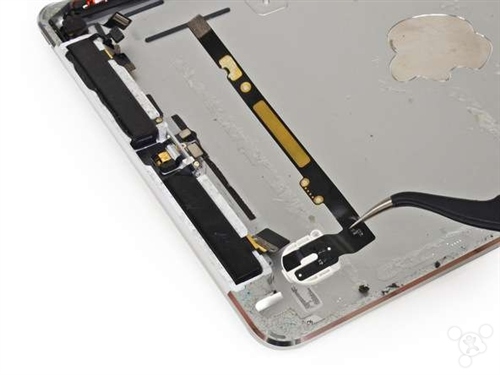

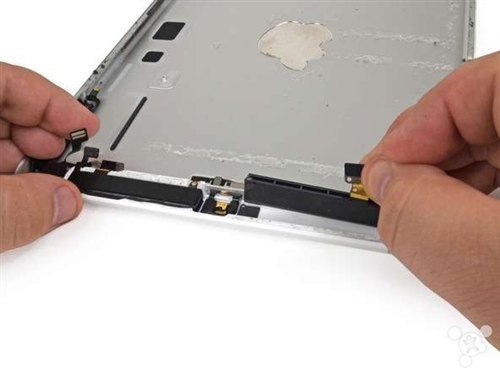

耳机接口、扩音器
第二十步

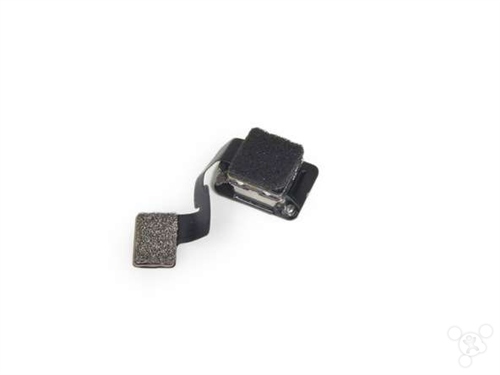

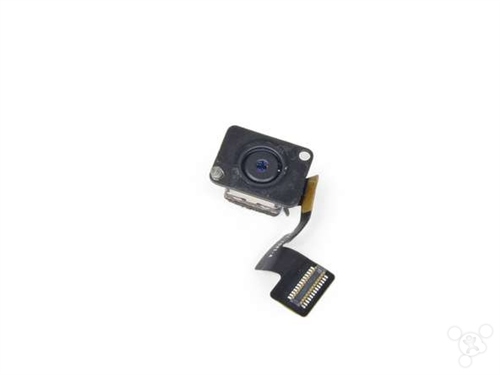

后置摄像头
第二十一步

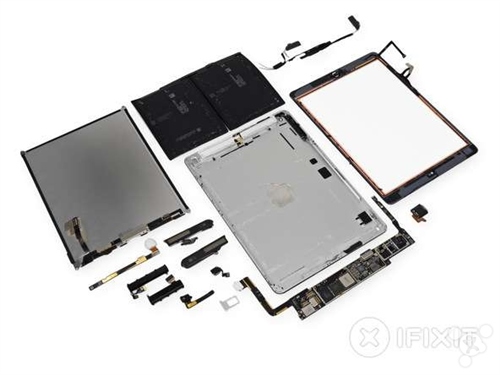

-iPad Air可修复性评分：2分（满分10分，最易修复）
-前面板拿下来之后，LCD就很容易取下来
-电池没有焊接到逻辑板上
-与前几代iPad相同，前面板使用大量粘合剂，用户修理设备的时候很容易打碎玻璃
-大量使用粘合剂，这也是我们取电池难的原因
-使用泡沫胶带将LCD紧紧粘合到前面板上，分离非常困难，打坏的可能性很高
-不分离LCD就无法接触到前面板的连接器
